實驗室凍干機控制系統使用操作說明

小中大

上海拓紛廠家FD系列實驗室凍干機的控制系統采用液晶屏顯示為人機接口，設備操作簡單方便，運行狀態顯示清楚。系統能夠顯示樣品溫度、冷阱溫度、真空度等指標。系統采用了多種穩定性措施，控制系統運行穩定可靠。控制系統主要有如下幾個顯示屏內容。

實驗室凍干機

指示燈：1. 制冷燈：壓縮機延時閃爍，壓縮機制冷輸出時亮；

2. 真空指示燈：當按下真空鍵時亮。

按鍵說明：

A設定鍵：設定參數鍵

B移位鍵：用于參數的移位和進入查詢狀態；

C加鍵∧：在設定狀態和內部參數狀態時，點擊該鍵設定值加一；手動查詢時切換查詢內容；

D減鍵∨：在設定狀態和內部參數狀態時，點按該鍵設定值減一；手動查詢時切換查詢內容；

E手動/自動鍵：點按啟動手動查詢或自動巡檢查詢；

F制冷鍵：點按啟動制冷或停止（先進入制冷延時，后停止制冷）；

G真空鍵：按該鍵控制真空泵輸出；

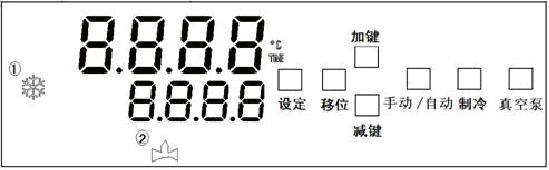

凍干機操作面板

各功能的調出操作

1、控制器上電經過自檢后，液晶屏的上排顯示溫度測量值，該狀態為標準狀態；

2、蜂鳴器報警時，可按下任意按鍵消除；

3、在標準狀態下，點按制冷鍵，如果控制器處于非制冷狀態下，則進入制冷狀態；若控制器處于制冷狀態下，則停止制冷狀態；

4、在標準狀態下，點按溫控鍵，如果控制器在溫控狀態，則停止溫控；如果控制器在停止狀態，則啟動溫控；

5、當測量溫度高于上限時，液晶屏的上排指示窗顯示“ ”。當溫度低于下限時，液晶屏的上排指示窗顯示“ ”。

6、超溫報警，此控制器有一個報警，AL為上下偏差報警，當溫度測量值>=( 溫度設定值+AL)℃時，關加熱，報警燈1亮。當溫度測量值<=(溫度設定值-AL)℃時，關制冷，報警燈1亮。AP為絕對值報警，當溫度測量值>=AP℃，蜂鳴器連續鳴叫，關加熱，關制冷輸出，如果一分鐘以后仍未消除報警，那控制器將自動切斷總開關K1。并且，K1要重新上電以后才能恢復。

7、在標準狀態下，點按設定鍵，則液晶屏的上排顯示LCK，將LCK設為3，長按設定鍵4秒以上可進入用戶菜單，長按設定鍵可退出改狀態;

凍干機廠家-上海拓紛機械設備有限公司 www.toffon.cn

設備咨詢劉經理18117143450
